VINACEE - Thiết kế thi công hệ thống xử lý khi thải phòng thí nghiệm

Trong khí thải phòng thí nghiệm có chứa nhiều các hóa chất độc hại như: Hơi acid, hơi dung môi (hữu cơ và vô cơ) từ quá trình pha, định lượng hóa chất; Các thành phần khí ô nhiễm từ việc xử lý mẫu, phá mẫu và từ các mẫu thải (vật mẫu). Khi các khí thải này phát sinh ra khu vực sẽ làm ảnh hưởng trực tiếp đến người lao động (cán bộ trực tiếp làm thí nghiệm), nhân viên trong khu vực và môi trường xung quanh. Vì vậy, trong phòng thí nghiệm cần được bố chí các tủ phá mẫu, tủ pha hóa chất có hệ thống quạt hút thu khí, đồng thời bổ sung các chụp hút khí để thu gom khí độc hại đưa vào hệ thống xử lý.

Hệ thống xử lý có chức năng lọc sạch khí thải này đảm bảo vệ sinh môi trường và an toàn lao động theo quy định của Nhà nước.

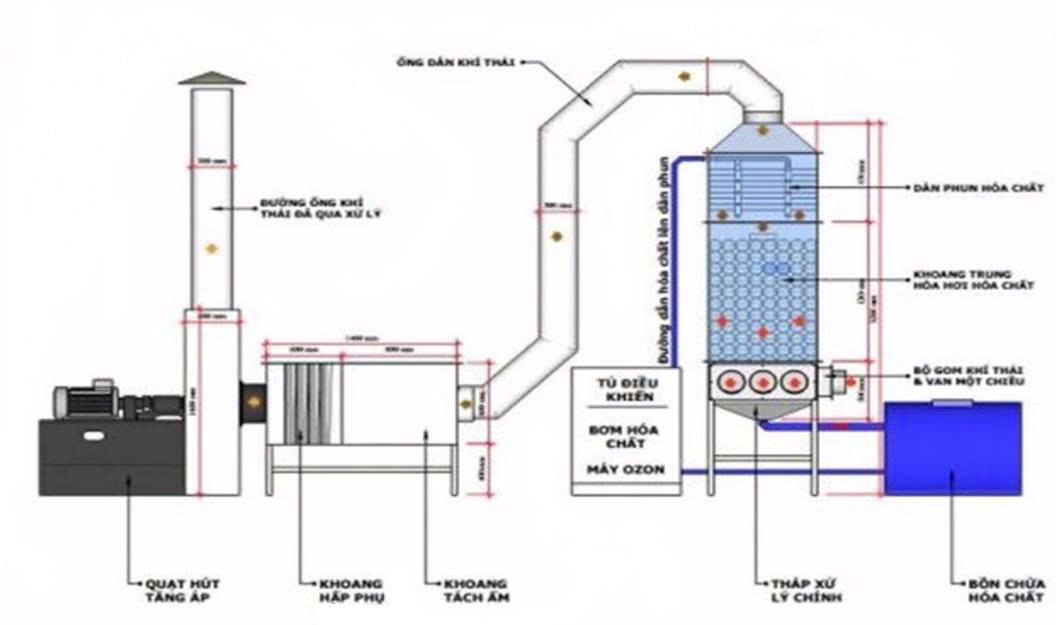

Thuyết minh sơ đồng công nghệ xử lý khí thải cho phòng thí nghiệm

Khí thải từ phòng thí nghiệm được quạt hút từ các tủ hóa chất, và quạt hút chính của thệ thống xử lý khí hút vào buồn gom khí thải kết hợp với lọc sơ bộ (Tại đây có bố trí cá vật liệu trung tính như gốm, sứ để lọc sơ bộ khí nhằm tách bụi và các vụn rác nhỏ (nếu có tử phòng thí nghiệm). Khí sau đó được dẫn vào tháp trung hòa. Tại tháp trung hòa, khi có chứa các thành phần hơi acid được hấp thụ bởi dung dịch ba zơ loãng (1-3%) được cấp vào tháp nhờ hệ thống bơm tuần hoàn với chức năng trung hòa các hơi aci từ phòng thí nghiệm thoát ra.

Trong qua trình này, shi sau khi được loại bỏ gần như hoàn toàn hơi acid, các chất ô nhiễm còn lại được oxi hóa bởi khí ô zôn được cấp vào tháp để tạo thành các sản phẩm oxít acid như CO₂, NO_x, một phần các khí oxit này tiếp tục được trung hòa tại tháp, phần còn lại được dẫn qua không/buồn hấp phụ khô. Tại đây có bố trí các tấm lọc bằng than Cabon hoạt tính có tính năng giữ lại gần như hoàn toàn các hơi dung môi hữu cơ và các chất độc hại còn lại theo cơ chế hấp phụ. Khí sạch sau đó được dẫn ra ống thoát khí (ống khói)

Quy trình hoạt động của hệ thống xử lý và đặc điểm các thiết bị

Khí thải được thu từ phòng thí nghiệm qua các ống thông hơi vào buồng thu khí kết hợp lọc sơ bộ nhờ áp xuất âm do quạt hút của hệ thống tạo thành. Tại đây khí thải từ phòng thí nghiệm được lọc sơ bộ bằng các vật liệu trung tính nhằm loại bỏ bụi (PM), mùn, rác vụn (nếu có). Sau đó khi thải được quạt hút đẩy hệ thống tháp hấp thụ. Tại tháp hấp thụ, quà trình trung hòa diễn ra để xử lý các thành phần hơi acid có trong khí thải, song song đó: việc cấp ozon vào giúp thực hiện ô xi hóa các thành phần dung môi, và khí thải hữu cơ khác.

Khi thải sau đó được dẫn qua khoang hấp thụ khô để xử lý bớt hàm lượng ẩm cũng như loại bỏ các thành phần chất độc hại trước khi được quát hút đẩy lên ống thoát khí.

Đặc điểm các thiết bị chính của hệ thống bao gồm

Tháp hấp thụ, buồng gom khí, khoang hấp thụ

-     Vật liệu Composite/ chống ăn mòn cao, độ bền cơ học, độ cứng cao

-     Cách điện tốt, chống cháy tốt

-     Chống ăn mòn và độ bền hóa học tốt

-   Thuận tiện chế tạo, dễ đàng điều chỉnh, lắp đặt do biện pháp thi công linh hoạt

Bơm ba zơ tuần hoàn

-    Thân bơm được chế tạo bằng gang đúc G20 sơn phủ chống ăn mòn

-    Trục bơm được chế tạo bằng thép không gỉ AISI 304

-    Cụm gioăng phớt làm kín buồng nước được chế tạo bằng: Carbon/gốm

-   Cánh bơm được chế tạo bằng Techno – Polymer, chịu mài mòn cao, giúp bơm chạy trong nhiều giờ

Đường ống công nghệ

Sử dụng ống UPVC – Class 3: Độ bền cơ học cao, chống ăn mòn và dễ dàng tương thích với kết cấu chính của hệ thống trong quá trình thi công lắp đặt, bảo dưỡng.
